Guide des culots d’ampoule led

Le culot de l’ampoule

Par culot d’ampoule il faut comprendre la partie inférieur de l’ampoule qui va venir se fixer sur votre douille. Il existe un grand nombre de culot d’ampoule que nous allons vous détailler afin de ne pas faire d’erreur lors de l’achat de votre nouvelle ampoule à led.

Le Culot de type E

L’ampoule E27 : La plus courante c’est le culot grosse vis de 27mm. l’ampoule led en culot E27 remplace sans changer d’installation vos anciennes ampoule halogène.

L’ampoule E14 : C’est aussi un culot à vis mais de petit diamètre 14 mm . L’ampoule e14 est courant sur les ampoules flamme et petit globe. ce culot E14 fonctionne en 220V

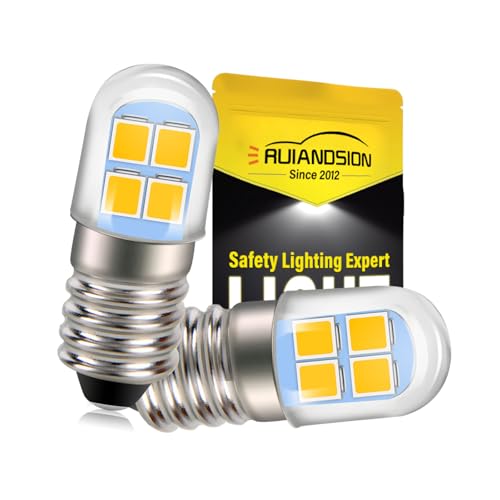

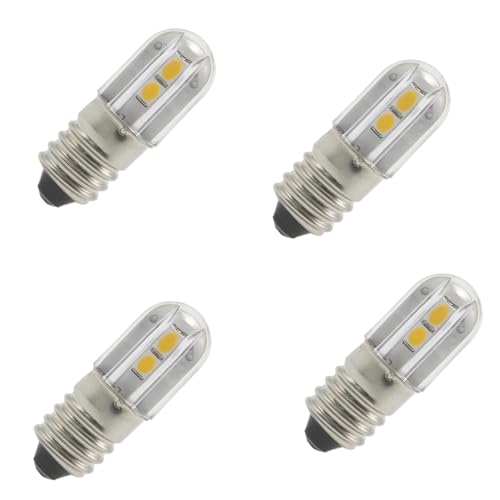

L’ampoule E10 : Encore plus petit que le E14, c’est l’ampoule que l’on va retrouver dans les lampes de poche par exemple.Attention l’ampoule en culot E10 est en 12V

L’ampoule E40 : C’est le plus gros culot à vis de 40 mm , ce type d’ampoule est utilisé pour l’éclairage des batiments ou encore sur l’éclairage de rue en ville.

Le culot de type B

La lettre B pour baionnette, ce culot n’est pas à visser mais à clipser d’un quart de tour dans la douille. C’est un culot que l’on retrouve dans les anciennes installation. Il fonctionne aussi en 220V et l’on trouve aujourd’hui des ampoules led en culot baionnette sans problème.

L’ampoule B22 : C’est le gros culot à baionnette, il fait 22 mm de diamètre. Dans cette configuration vous allez trouver des ampoules led puissante ou encore des globes à led.

L’ampoule B15 : Le petit culot à baionnette, assez rare aujourd’hui , il est essentiellement utilisé pour des luminaires avec ampoules flamme. Le culot B15 est remplacé aujourd’hui par le culot E14

Le culot de type G

Les culot G correspondent aux ampoules pour spot encastrable. Attention ce type d’ampoules fonctionnent soit en 12V ou en 220V.

Le culot ampoule GU10 : La plus utilisé pour l’installation d’ampoule en faux plafond. Le culot GU10 fonctionne en 220 V et permet un éclairage ciblé. Nécessite un support encastrable pour pouvoir être posé.

Le culot ampoule GU5.3 : de la même façon que le culot GU10 l’ampoule spot GU5.3 se connecte dans un support encastrable. La différence réside ici dans le fait que ce culot fonctionne en 12V. Il faut donc prévoir une alimentation supplémentaire lors de l’installation.

Le culot ampoule GX53 : à ne pas confondre avec le culot GU53, le culot GX53 correspond a une ampoule ronde qui entre dans les luminaire de placard. Nous vous mettons 3 exemples ci-dessous pour bien voir le type d’ampoule en GX5.3

Exemple d’ampoule led GX53

Le culot ampoule GU4 : C’est la toute petite ampoule en 12V. Ces ampoules se retrouve souvent dans des petits luminaire à tube ou encore dans les camping car.

Le culot ampoule G9 : Le culot G9 offre une ampoule assez petite mais qui fonctionne en 220V. L’on retrouve ce type d’ampoule dans les luminaires design à broche.Notez qu’en led le culot G9 remplace vos halogènes sans changer l’installation.

Le culot ampoule GY6.35 : Le culot GY6.35 est un culot avec deux petites aiguilles. Principalement utilisé pour la technologie halogènes. Ce petit culot trouve sa place dans les spots halogène ancienne génération. Fonctionnant en 220V, il permet une installation facile sans alimentation annexe.

Le culot ampoule G12 :  Un culot rarement utilisé aujourd’hui , principalement prévu pour des ampoules halogène de forte puissance. Le milieu professionnel utilise encore ce type d’ampoule.

Le culot ampoule G13 : En réalité ce culot est conçu pour les tubes néon, aujourd’hui les tubes néon led continue d’utiliser le culot G13 pour des raisons de compatibilité évidente.

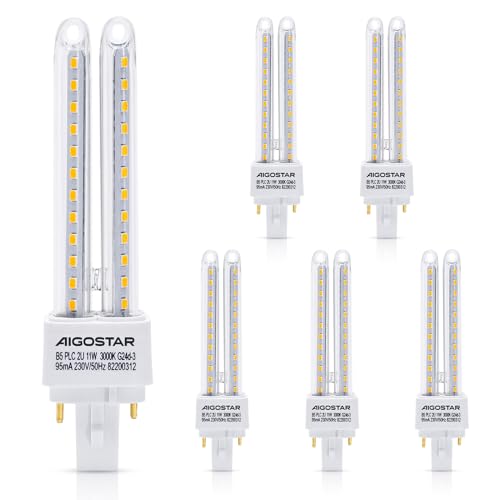

Le culot ampoule G24 : ici on ne parle plus de spot mais d’ampoule avec un culot spécifique. Les culots G24 se décline en plusieurs modèle (G24 Q1, G24 Q2 , G24 D). Ces ampoules sont principalement utilisées en milieu professionnel.

Exemple d’ampoule G24

Le culot de type S

C’est un culot principalement utilisé pour les tubes présent dans les meuble de salle de bain.

Le culot S14 : Tube led de salle de bain avec deux plots de connexion à chaque extrémité.

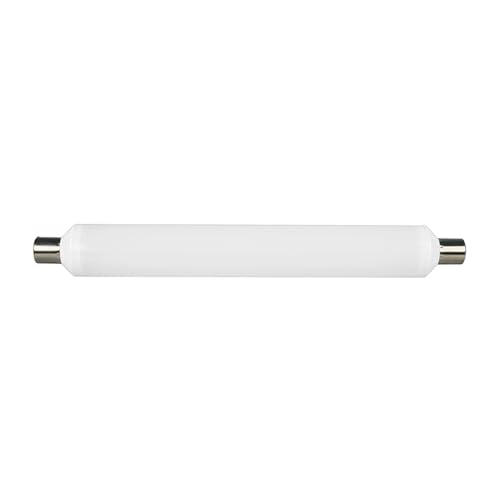

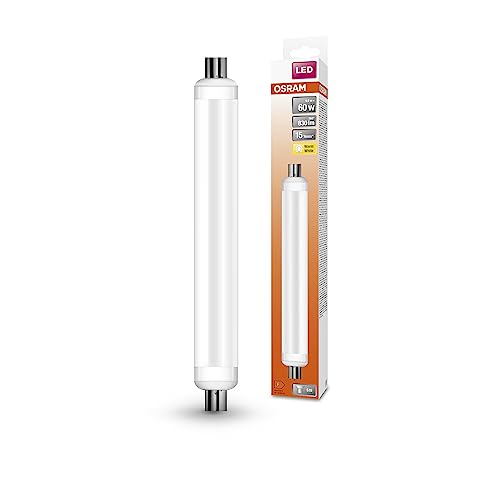

Le culot S19 : Le tube de salle de bain qui ressemble à un tube néon mais en plus court.

Le culot de type R

L’ampoule de type R ou plus exactement R7 est l’ampoule crayon que vous retrouvez dans les lampes sur pied de salon. Ces ampoules sont généralement compatible variateur. Attention concernant les leds, les dimensions sont parfois un peut différente. il existe trois dimension de R7S : R7S 78 mm, R7S 118mm, R7S 189 mm
