La douille DCL c’est quoi exactement ?
Si vous êtes en rénovation d’une ancienne maison, vous avez surement pour vos luminaires un crochet d’attache au plafond et le lustre qui est relié par des dominos. Ce montage est d’ancienne génération et tend à être remplacé par une douille spécifique que l’on appelle douille DCL.
DCL trois lettres qui veulent dire Dispositif de Connexion Luminaire. la douille DCL remplace vos dominos pour le raccordement de votre luminaire. Ce système permet le raccordement de votre suspension à votre circuit électrique. Il faut savoir que c’est la norme NF C 15-100 qui a fait évoluer les choses. Dés que vous ou votre électricien travail sur la rénovation de votre électricité, il est aujourd’hui obligatoire d’avoir une douille DCL en guise de connecteur de luminaire.
Pourquoi utiliser une douille DCL ?
La simplification des connexions électrique est une priorité, ainsi que la sécurité des utilisateurs. La douille DCL ressemble à une prise électrique spécifique de petite taille qui permet de relier le luminaire au secteur. D’un coté vous disposez d’une boitier femelle qui est lui raccordé à votre électricité (terre, phase, neutre) . Ce boitier contient une prise que vous pouvez débrancher et installer sur votre luminaire. Une fois cette opération faites vous n’avez qu’a connecter la prise dans le boitier.
voici une douille DCL pour vos luminaires
Comment bien choisir sa douille DCL ?
Si vous rénover vos plafond n’hésitez pas à y placer des boitiers avec prise DCL. D’une part vous allez avoir un éclairage aux normes, mais surtout il sera plus facile à l’avenir de changer de luminaire sans avoir besoin de toucher à l’électricité.
Pensez à acheter un kit complet pour suspendre votre luminaire. Vous devez disposer d’un boitier d’encastrement, d’un piton pour le maintien du luminaire et de la prise DCL.
Exemple de kit pas cher avec douille DCL
- Dispositif de connection pour Luminaire : Ce produit de marque Debflex est le point de centre pour faire un branchement définitif d'un...
- Le + Produit : Bonne rigidité du couvercle, excellent placage. Couvercles clipsables, facile à installer, certifiés NF selon norme...
- Information Produit : Les boîtes d'applique sont encastrées dans un mur pour alimenter une applique, un spot... elles ne sont pas...
- Spécificités techniques : Connexion à vis - Couleur Blanc - Dimensions L x l x P (mm) 16,5x13x7,5 - Section / capacité des bornes...
- Garantie et satisfaction : Nous nous engageons pour vous offrir un service client chaleureux et de répondre à vos éventuelles...
A savoir : La douille DCL dispose d’une puissance maximum généralement de 60W. Pensez à vérifier sur la notice ou sur la boite de votre kit. Ne dépassez pas cette puissance vous risqueriez de faire fondre le boitier. Idéalement, utilisez des ampoules à led qui sont faiblement consommatrice d’électricité.
Notez qu’une ampoule led de 10W correspond à un éclairage de 75 W , vous pouvez la placer sur une douille DCL sans problème , ici c’est la consommation qui compte.
Je ne souhaite pas placer de luminaire est ce possible de brancher directement une ampoule ?

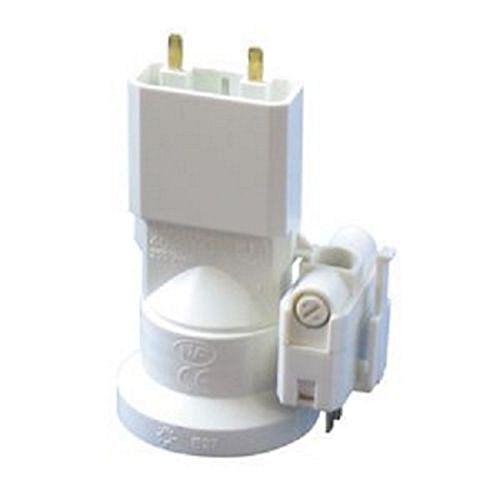

Dans beaucoup de maison vous n’avez qu’une douille et une ampoule qui pend en guise d’éclairage, avec la douille DCL ce système est tout à fait possible. Il suffit d’acheter des prise DCL E27 ou B22. Voici deux produits compatibles ci dessous.
- La fiche douille DCL B22 est composée de:
- - Une douille DCL B22 (Permet de connecter une ampoule à culot à baïonnette B22)
- - Une fiche DCL (sur le côté) permet de brancher ultérieurement un luminaire
- Ce produit respecte les normes NF, CE et RoHS
Y a t il un inconvénient à la douille DCL ?
En réalité la douille est venu simplifier la connexion à votre luminaire, mais le souci que l’on peut rencontrer est que le maintien du boitier dans le faux plafond se fait sur une simple petite vis. Cela peut être un inconvénient si vous utilisez une luminaire assez lourd en fer par exemple. Pensez à vérifier la charge maximum supportée sur votre boitier.
Vous pouvez trouver sur le marché des kits de douilles DCL avec la douille E27 intégré, la marque Schneider électrique propose ce kit ici.
- Multifix Air DCL, boîte d'applique avec couvercle non affl, connect, douille E27
- Nombre de postes: 1 poste
- Fonctions disponibles: Système anti-rotation
- Schneider : spécialiste de la gestion de l'énergie et de l'automatisation

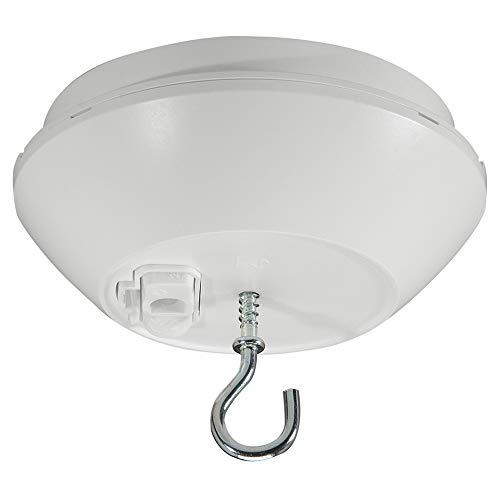

N’oubliez pas lors de la rénovation de votre appartement avec des fils électriques sortant du plafond, il est obligatoire de passer en douille DCL .Legrand propose un kit DCL pour moulure qui peut supporter une charge de 25 KG. Si votre diagnostique vous impose ce changement, partez sur un produit de marque et de qualité.
- Volume: 13.12 dm3
- Les boîtes DCL sont rendues obligatoires par la norme NF C 15-100, paragraphe 559 1.1
- Boîte DCL livrée complète
- Poids: 1232.00g
Mon expérience avec la douille DCL : Simplifier les connexions lumineuses en toute sécurité
Découvrez comment la douille DCL a révolutionné mes installations électriques, offrant simplicité et tranquillité d’esprit professionnelle.
Il y a quelque temps, en tant qu’électricien spécialisé dans les rénovations de maisons anciennes, j’ai été confronté à un défi récurrent : les anciens systèmes de raccordement pour les luminaires. Les crochets d’attache au plafond et les connexions via des dominos étaient monnaie courante, mais il était temps de passer à une solution plus sûre et plus pratique : la douille DCL.
La première fois que j’ai utilisé une douille DCL, j’ai été émerveillé par sa simplicité d’utilisation. Conforme à la norme NF C 15-100, cette petite prise électrique spécifique a rapidement remplacé les anciens dominos. Il suffisait de raccorder le boîtier femelle au circuit électrique, puis de brancher la prise sur le luminaire. Un jeu d’enfant !
Ce qui m’a convaincu d’utiliser la douille DCL, c’est sa capacité à simplifier les connexions électriques tout en garantissant la sécurité des utilisateurs. Plus besoin de jongler avec des fils et des dominos, tout est clairement identifié et sécurisé. De plus, la possibilité de débrancher la prise facilite grandement le remplacement futur du luminaire, sans avoir à toucher à l’électricité.
Lorsque mes clients me demandent comment bien choisir leur douille DCL, je leur conseille d’opter pour un kit complet. Celui-ci comprend un boîtier d’encastrement, un piton pour le maintien du luminaire et bien sûr, la prise DCL elle-même. Ainsi, ils ont tous les éléments nécessaires pour une installation conforme aux normes.
Il est essentiel de noter que chaque douille DCL a une puissance maximale recommandée. Généralement de 60 W, cette limite ne doit pas être dépassée pour éviter de faire fondre le boîtier. C’est pourquoi je recommande l’utilisation d’ampoules LED, qui consomment moins d’électricité tout en offrant une luminosité équivalente. Une ampoule LED de 10 W peut parfaitement être utilisée avec une douille DCL, garantissant une efficacité énergétique optimale.
Parfois, mes clients souhaitent simplement utiliser une ampoule sans luminaire suspendu. Dans ce cas, je leur suggère d’opter pour des prises DCL compatibles avec les ampoules E27 ou B22. Cela leur permet de brancher directement l’ampoule sur la douille DCL, offrant ainsi une solution pratique et flexible pour l’éclairage.
Cependant, il est important de mentionner un inconvénient potentiel de la douille DCL : le maintien du boîtier dans le faux plafond. La fixation se fait généralement à l’aide d’une petite vis, ce qui peut poser problème si le luminaire est assez lourd, notamment en fer. Je recommande donc à mes clients de vérifier la charge maximale supportée par le boîtier et d’opter pour des solutions de fixation plus solides si nécessaire. Il existe sur le marché des kits de douilles DCL avec des douilles E27 intégrées, qui offrent une solution plus robuste pour les luminaires plus lourds. Des marques de confiance telles que Schneider Électrique proposent des kits complets répondant aux normes de sécurité et de qualité.
Lorsque je me lance dans la rénovation d’un appartement avec des fils électriques sortant du plafond, je veille toujours à respecter les obligations légales et les normes en vigueur. Selon les recommandations de Legrand, l’utilisation de la douille DCL pour moulure est une excellente solution, capable de supporter une charge de 25 kg. Dans ces cas-là, je privilégie des produits de marques réputées, garantissant ainsi une installation fiable et durable.
En conclusion, la douille DCL a indéniablement amélioré mes installations électriques. Elle offre une solution pratique et sûre pour les connexions lumineuses, en remplaçant les anciens systèmes de raccordement tels que les dominos. En choisissant un kit complet et en respectant les puissances maximales recommandées, mes clients peuvent profiter d’un éclairage aux normes, tout en facilitant les éventuels remplacements futurs de luminaires. N’oubliez pas que lors de rénovations électriques, il est essentiel de passer à la douille DCL pour garantir la sécurité et la conformité de vos installations. Optez pour des marques de confiance, et vous pourrez bénéficier d’une tranquillité d’esprit professionnelle tout en offrant à vos clients un éclairage optimal et sécurisé.
Qu'est-ce qu'une douille DCL ?
Une douille DCL, également connue sous le nom de Douille à Courant Levant, est un dispositif utilisé dans l'installation électrique pour fixer et raccorder les luminaires au plafond. Elle est conçue pour faciliter le raccordement électrique et assurer la sécurité lors de l'utilisation des luminaires.
Comment installer une douille DCL ?
Pour installer une douille DCL, vous devez d'abord couper l'alimentation électrique. Ensuite, retirez le cache de la douille, connectez les fils électriques aux bornes de connexion et serrez les vis de manière sécurisée. Enfin, replacez le cache de la douille et vérifiez que tous les raccordements sont corrects avant de rétablir l'alimentation électrique.
Quels types de luminaires peuvent être utilisés avec une douille DCL ?
Une douille DCL peut être utilisée avec une variété de luminaires, tels que des plafonniers, des appliques murales ou des lustres. Elle est compatible avec différentes sources de lumière, y compris les ampoules à incandescence, les lampes halogènes et les lampes LED, à condition que les spécifications électriques de la douille et du luminaire soient respectées.
Quels sont les avantages d'une douille DCL ?
Les avantages d'une douille DCL sont multiples. Elle facilite le processus d'installation des luminaires, permettant un raccordement rapide et sécurisé. De plus, elle offre une solution esthétique en dissimulant les fils électriques et en assurant une finition soignée. En cas de besoin de maintenance ou de remplacement des luminaires, la douille DCL permet une intervention plus facile et évite de devoir manipuler les fils électriques à chaque fois.
