Focus sur le tableau électrique
Les composants électriques sont nombreux et variés. Ils assurent le passage du courant dans toutes les prises et tous les interrupteurs de façon sécurisée. En cas d’anomalie, les normes obligent à couper un bloc ou l’ensemble du tableau électrique. Ceci permet d’éviter les incendies ou les électrisations.
⚡ En résumé rapide : le tableau électrique regroupe disjoncteurs, interrupteurs différentiels, parafoudre et autres modules dans un coffret placé en gaine technique de logement (GTL). Le nombre et le type d’interrupteurs différentiels dépendent de la surface habitable. Comptez de 25 à 250€ selon le composant.
Point de départ de l’électricité
Tout commence par un tableau électrique : ce boîtier en plastique est aujourd’hui à placer obligatoirement dans une gaine technique de logement (GTL). C’est cette partie de la maison qui recueille toutes les arrivées de courant. La sécurité de ce boîtier est nécessaire à une maison sereine : il doit être installé dans un endroit complètement sec.
| Surface du logement | Dimensions GTL (sol au plafond) |
|---|---|
| Inférieure à 35 m² | 450 x 150 mm |
| Supérieure à 35 m² | 600 x 200 mm |
Il comporte les rails qui serviront de fixation à toutes sortes de modules. Ces modules doivent être accessibles entre 1m et 1,80m de hauteur. Le tableau électrique se verra équiper de disjoncteurs, d’interrupteurs (différentiels ou non), de parafoudre, de télérupteurs, de télévariateurs, d’horloges modulaires, de contacteurs…
Il en existe en saillie ou à encastrer, avec ou sans vitre. Exemple : tableau électrique encastrable, IP30, 6/10/14 modules.

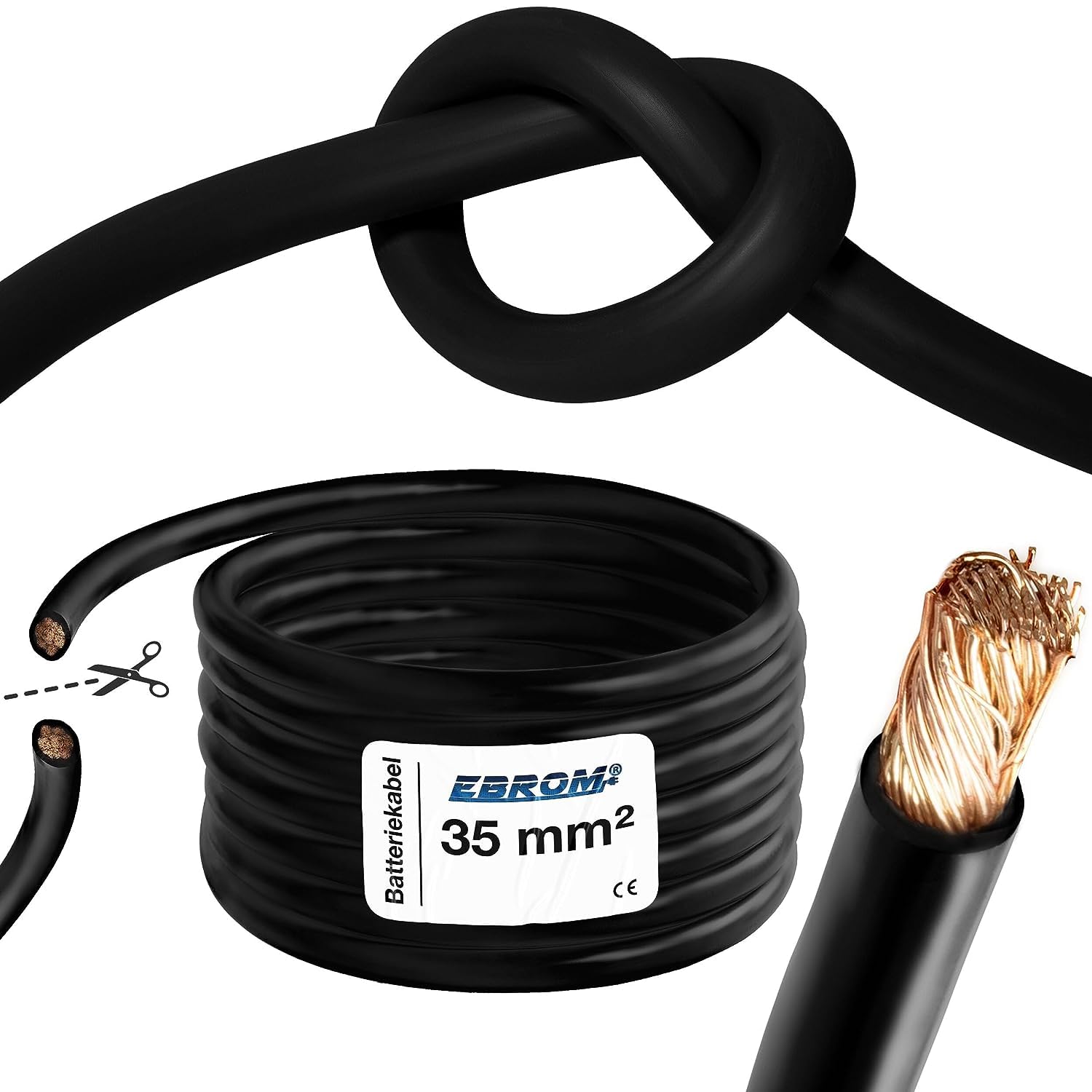

✅ Point important : le disjoncteur doit être le point de départ de chaque circuit ; il évite les risques de surchauffe et d’incendie et protège l’installation électrique de toute la maison. Chaque disjoncteur propose une section de fils en mm² qui est à respecter, par exemple 35 mm². Attention à ne pas confondre avec le disjoncteur différentiel, appelé communément « différentiel ».
Celui-ci permet le contrôle de la phase et du neutre et protège des surcharges ou coupures de courant. Une donnée est obligatoire en habitation : un seuil de déclenchement inférieur ou égal à 30 mA. Il va permettre de couper le courant uniquement sur le bloc qu’il contrôle, ou au contraire de le laisser fonctionner normalement.
Appareillage modulaire
Quant à l’interrupteur différentiel, il ne surveille que la phase et le neutre. En cas de différence de tension, le circuit se coupe, car cela indique une fuite de courant, d’où une mauvaise isolation ou un risque d’électrocution.
🔧 Astuce pro : des obligations sont à suivre selon la surface du logement. Pour une habitation de 35 m², il est nécessaire de posséder au moins un interrupteur différentiel 25A type AC 30mA et un interrupteur 40A type A. Pour un logement entre 35 et 100 m², il faut 2 interrupteurs 40A type AC et 1 interrupteur 40A type A. Enfin, pour un logement de plus de 100 m², 3 interrupteurs de 40A type AC et 40A type A. En cas de chauffage supérieur à 8 kVA, passez à un interrupteur 63A type A.
25 et 40A sont les tensions nominales, et A et AC font référence respectivement à un usage spécifique (machine à laver, plaques de cuisson et cuisinière, car il détecte courant alternatif et continu) et à un usage standard.
| Composant | Rôle |
|---|---|
| Parafoudre | Protège le secteur et la ligne téléphonique contre la foudre |
| Télérupteur | Contrôle un éclairage depuis au moins 3 interrupteurs va-et-vient |
| Télévariateur | Fait varier un ou plusieurs éclairages via boutons poussoirs |
| Contacteur | Pilote un ballon d’eau chaude en heures creuses |
Le parafoudre est, comme son nom l’indique, une protection contre la foudre : il protège le secteur mais aussi la ligne téléphonique. Dans les régions où le risque de foudroiement est important, il est fortement recommandé. Les télérupteurs sont à installer sur chaque éclairage contrôlé par au moins 3 interrupteurs va-et-vient. Le télévariateur permet de faire varier un ou plusieurs éclairages avec des boutons poussoirs. Le contacteur offre la possibilité, par exemple, de faire chauffer un ballon d’eau chaude durant les heures creuses si vous avez souscrit à cette offre.
Budget : quel prix pour équiper un tableau électrique ?
| Gamme | Type de produit | Fourchette de prix |
|---|---|---|
| Entrée de gamme | Interrupteur différentiel simple | 50-90 € |
| Milieu de gamme | Coffret encastré vide, plusieurs modules | 80-120 € |
| Haut de gamme | Parafoudre modulaire avec protection intégrée | 200-260 € |
💡 Ce que vous ne lirez pas ailleurs :
Le choix du parafoudre est souvent négligé par les particuliers alors que les compagnies d’assurance sont de plus en plus attentives à cet équipement lors de sinistres liés à la foudre : dans certaines régions à risque, l’absence de parafoudre peut jouer en défaveur de l’assuré au moment d’une expertise, même si l’installation reste par ailleurs conforme aux normes NF C 15-100 en vigueur.
Tous ces composants se trouvent facilement dans le commerce. Il est possible de faire appel à un professionnel de l’électricité pour le circuit complet, ou de le faire soi-même à l’aide d’un schéma électrique. Cependant, il est nécessaire de faire contrôler son installation par un professionnel. Prenez garde aux équipements que vous achetez : ils doivent répondre aux normes européennes en vigueur.
Comparatif des composants de tableau électrique recommandés
Questions fréquentes sur le tableau électrique
Où doit être installé le tableau électrique ?
Obligatoirement dans une gaine technique de logement (GTL), dans un endroit complètement sec, avec des modules accessibles entre 1m et 1,80m de hauteur.
Quelle est la différence entre disjoncteur et interrupteur différentiel ?
Le disjoncteur protège contre les surintensités et les courts-circuits, tandis que l’interrupteur différentiel détecte les fuites de courant et protège les personnes.
Le parafoudre est-il obligatoire ?
Il n’est pas systématiquement obligatoire, mais fortement recommandé dans les régions à fort risque de foudroiement et de plus en plus valorisé par les assurances.
Combien d’interrupteurs différentiels faut-il pour un logement de 100 m² ?
Trois interrupteurs de 40A type AC et 40A type A sont nécessaires, avec un passage en 63A type A si le chauffage dépasse 8 kVA.
Qu’est-ce qu’un télérupteur ?
C’est un composant qui permet de contrôler un éclairage depuis au moins 3 interrupteurs va-et-vient, utile dans les grands couloirs ou escaliers.
Peut-on installer son tableau électrique soi-même ?
C’est possible à l’aide d’un schéma électrique, mais il est indispensable de faire contrôler l’installation complète par un professionnel avant sa mise en service.
En résumé
- ✅ Coffret Schneider PRAGMA : la base fiable pour accueillir tous vos modules
- ✅ Parafoudre Legrand : une protection recommandée contre la foudre
- ✅ Différentiel Legrand DX³4500 : le composant obligatoire pour la sécurité des personnes
- ✅ Respectez les dimensions GTL selon la surface de votre logement
- ✅ Adaptez le nombre d’interrupteurs différentiels à la surface habitable
- ✅ Faites toujours contrôler votre installation par un professionnel qualifié
Pour compléter votre installation, consultez aussi nos guides sur le tableau électrique, le disjoncteur et l’horloge modulaire.
